Das Sound System
im Detail
Auf den ersten Blick bestehen die Lautsprechertuerme aus 16 verschieden grossen Kisten. Die – und alles, was im Hintergrund noch gebraucht wird – stellen wir euch hier vor. Alle Lautsprecher sind in Hornbauweise gebaut: unglaublich praezise, aber mit der Randbedingung, dass Laenge und Oeffnung des Horns zur Wiedergabefrequenz passen muessen.
Der Bass
Wie bei einem guten Wein arbeiten wir uns von unten nach oben vor – das entspricht auch der chronologischen Reihenfolge, in der wir die Lautsprecher gebaut haben.

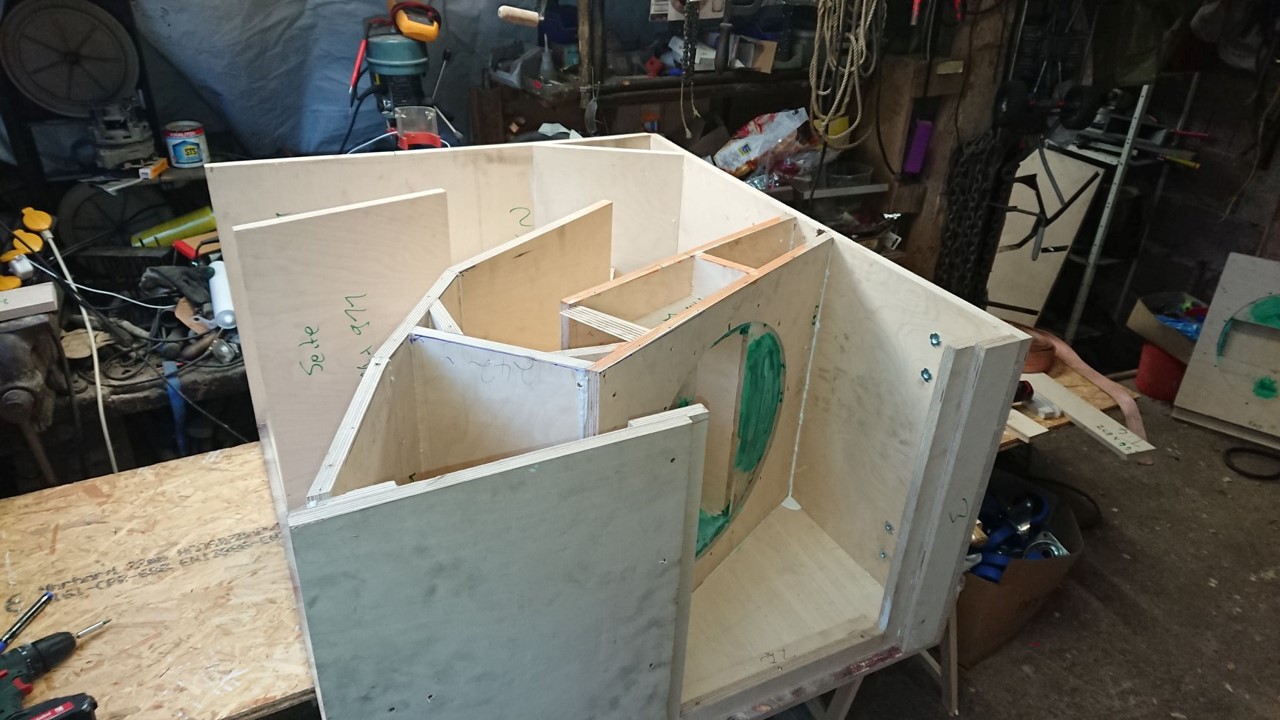

Das Gehaeuse
Je tiefer ein Lautsprecher spielen soll, desto groesser wird das Horn. In der Praxis werden Bass-Hoerner deshalb fast ausschliesslich „aufgewickelt“ gebaut – im Inneren entsteht eine schneckenhaus-aehnliche Struktur. Das Horn haben wir nicht selbst entworfen, sondern eine erprobte Bauanleitung aus dem Internet mit guten Erfahrungsberichten verwendet.
Der Treiber

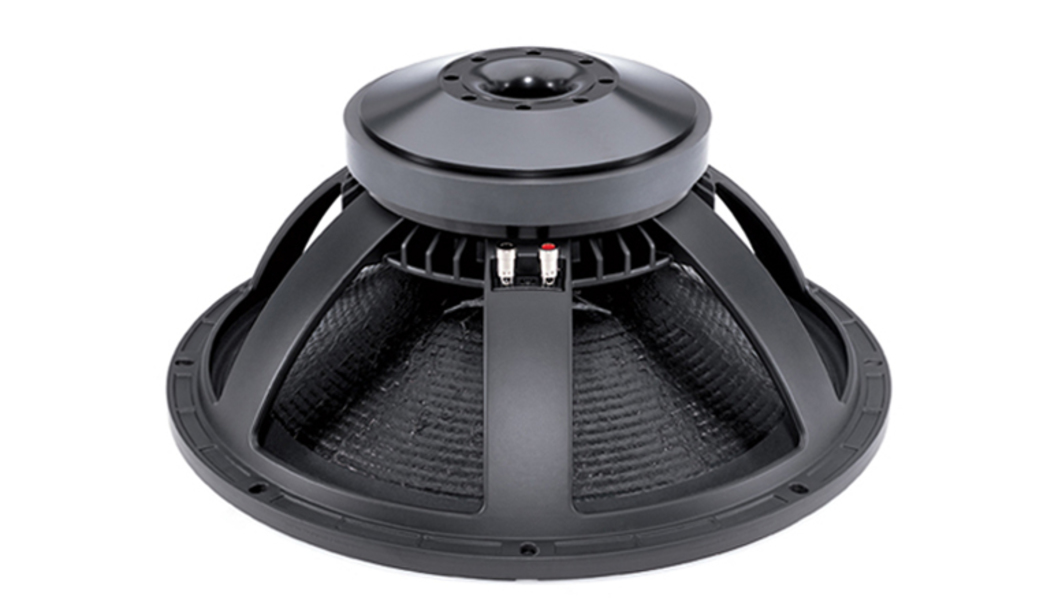

Beim Bass haben wir uns fuer den B&C 18TBX100 entschieden – vor allem, weil wir davon bereits vier hatten.
B&C 18TBX100
- Nennimpedanz
- 8 Ohm
- Leistung
- 1200 W RMS
- Uebertragungsbereich
- 45–90 Hz
- Bauweise
- Aufgewickeltes Horn
Der Kickfiller
Nachdem die Baesse standen, suchten wir eine sinnvolle Erweiterung. Ein Soundsystem laesst sich auch ohne Kickfiller betreiben – dann muessen Baesse hoeher und Tops tiefer spielen, um die Luecke zu fuellen.
Um die Frage zu klaeren, sind wir kurzerhand nach Leipzig zum Impact Soundsystem gefahren, das genau die Tops und Kickfiller im Einsatz hatte, die wir uns ausgesucht hatten. Nach dem Abend war klar: Es werden dieselben Kickfiller.

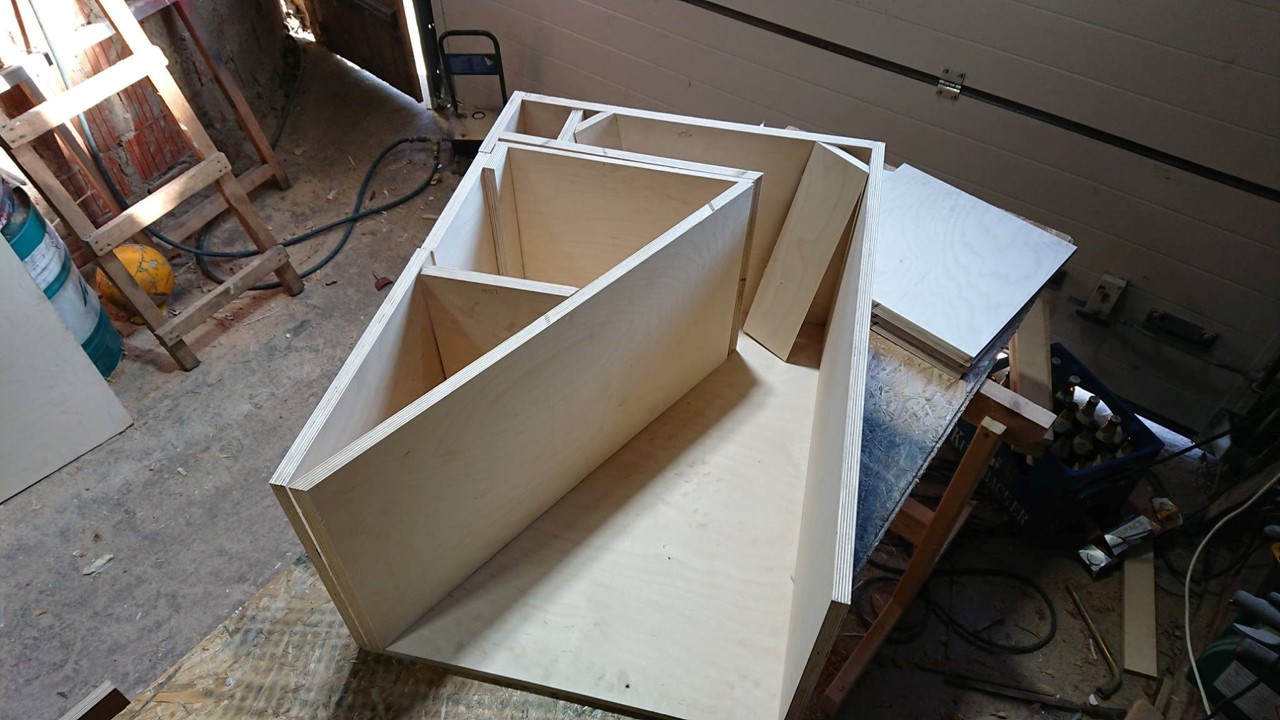

Das Gehaeuse
Aehnlich wie beim Bass sitzt der Treiber an der engsten Stelle des Horns. Die Schallverstaerkung entsteht durch das sich oeffnende Horn – hier aber deutlich kompakter als beim Bass.

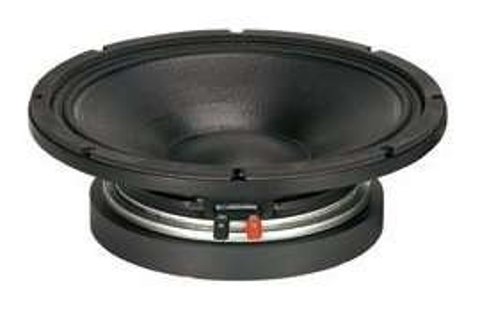

RCF MB12G301 · 12″
- Nennimpedanz
- 8 Ohm
- Leistung
- 800 W RMS
- Uebertragungsbereich
- 90–150 Hz
- Bauweise
- Kompaktes Horn
Das Top
Die Tops haben wir uns (noch) nicht selbst zu bauen getraut – ein robuster Bass verzeiht viel, beim filigranen Klang eines Tops hatten wir Respekt. Peter fand im Internet ein paar mannshohe, sackschwere Doppel-12er mit unendlich viel Dampf. Um sie transportabler zu machen, haben wir sie um einen 12er verkleinert und kurzerhand in der Mitte durchgesaegt. Sie sind immer noch zu laut fuer den Rest. 😀
RCF L12P110K
Deckt den Bereich zwischen Tweeter und Kickfiller ab.
- Nennimpedanz
- 8 Ohm
- Leistung
- 500 W RMS
- Uebertragungsbereich
- 150–1000 Hz

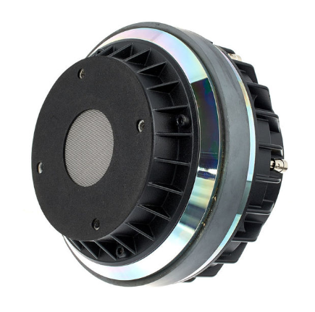

BMS 4590 · 2″ Koaxial
Zwei verschieden grosse Membranen in einem Treiber – daher vier statt zwei Anschluesse. Die passive Weiche im Gehaeuse trennt bei ca. 6,5 kHz.
- Nennimpedanz
- 8 Ohm
- Leistung
- 150 W RMS
- Mittel-Membran
- 1–6,5 kHz
- Hoch-Membran
- 6,5–18 kHz

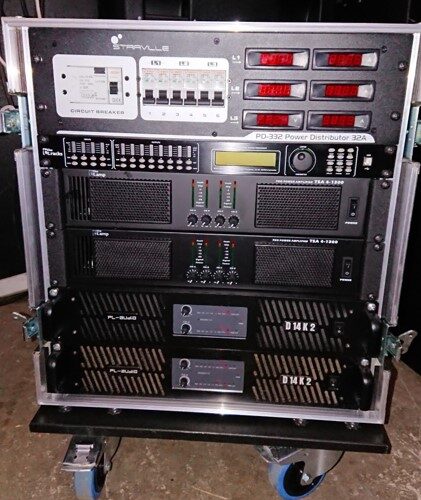

Das Amprack
Das Amprack hat insgesamt 12 Hoeheneinheiten und ist voll ausgelastet. Ganz oben sitzt die Stromverteilung, dreiphasig mit je 32 A gespeist. Unter Volllast wird das auch gebraucht – dann hat aber auch der ganze Landkreis was davon.
Darunter sitzt die 8-kanalige Frequenzweiche von Thomann, die je vier Kanaele fuer den Stereo-Sound auftrennt und die Signalbestandteile an die Amps verteilt.
Es folgen zwei TSA 4-1300 mit je vier Kanaelen: Tweeter links/rechts und die 12er in den Tops. Eine weitere treibt die vier Kickfiller. Ganz unten sitzen zwei 2-Kanal-Endstufen PL Audio D14K2, die zusammen die acht Baesse antreiben.
TSA 4-1300
Tweeter & Tops · Kickfiller
4 × 1670 W @ 4 Ohm
PL Audio D14K2
Bass-Endstufe
2 × 4450 W @ 4 Ohm
